O systému

Flexibilní hliníkový konstrukční systém pro odvětrávané fasády Hafix vyrábí a dodává česká společnost WT Wintech a.s. Tento systém umožňuje zateplení budovy a následné uchycení fasádních obkladů pro dosažení libovolného, esteticky čistého vzhledu stavby.

Prvky systému Hafix

Seznamte se s hlavními prvky systému Hafix. Klikněte na označené body v obrázku a zjistěte více o jejich funkci a využití.

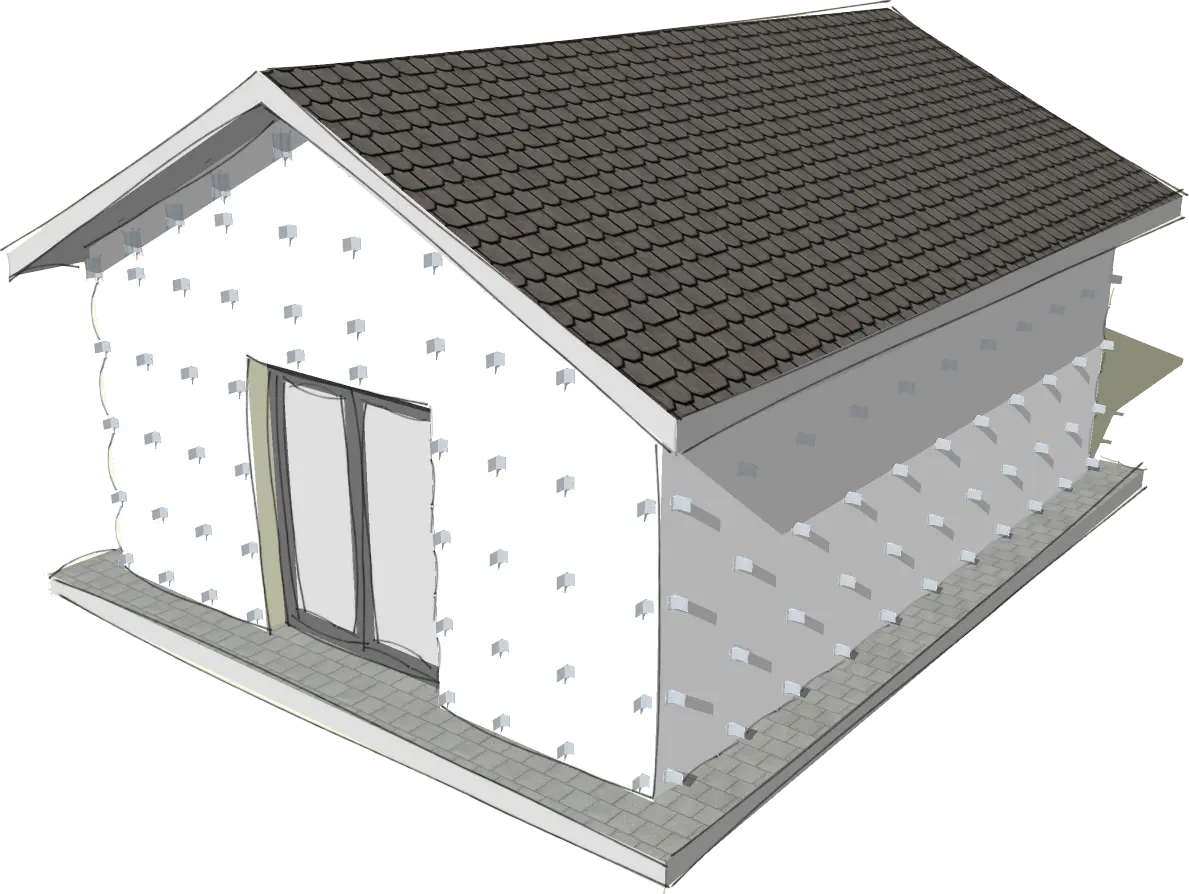

Fasádní kotvy

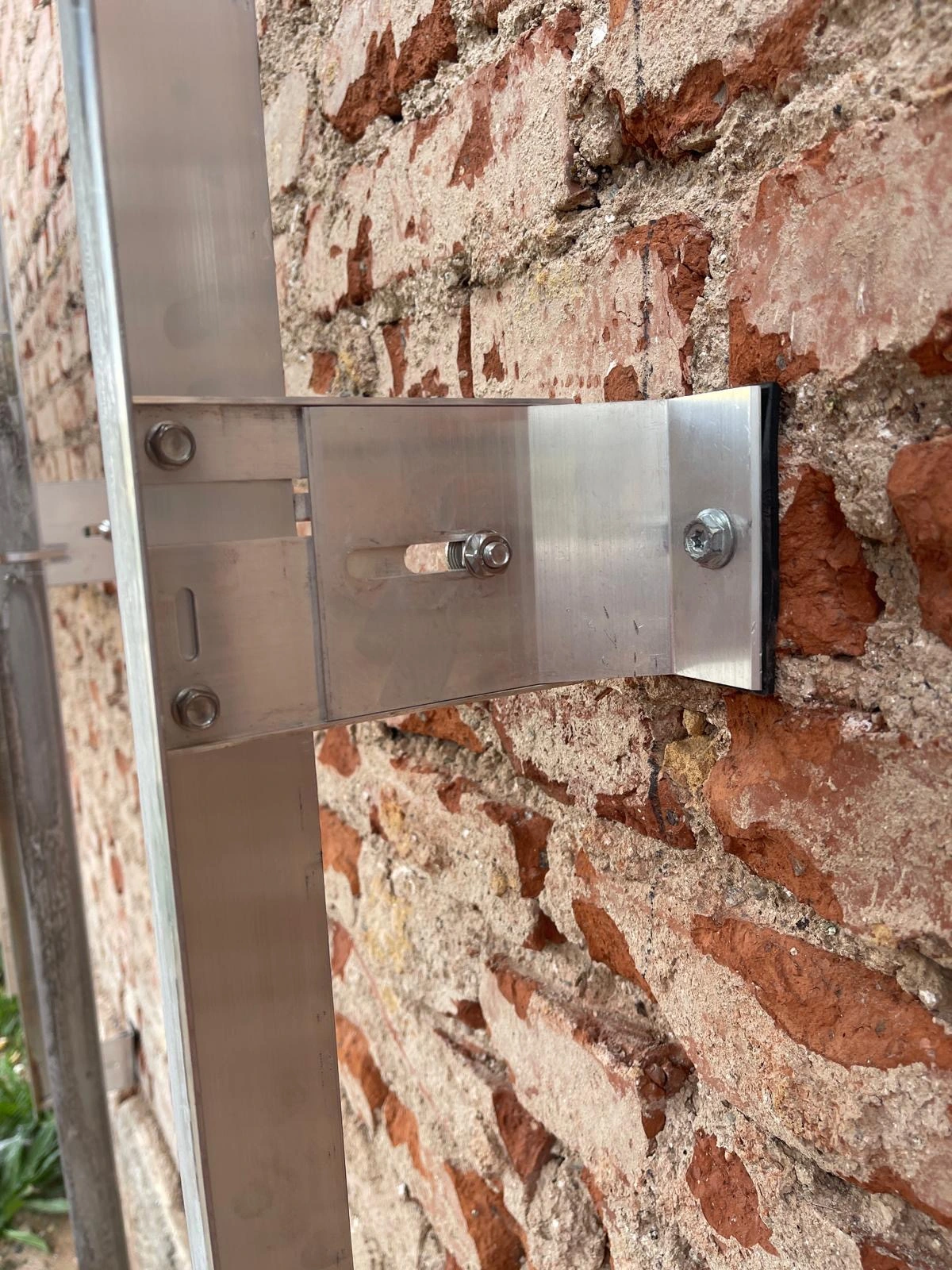

Nosné prvky kotvící systém do obvodové zdi ze železobetonu, zdiva, oceli nebo dřevěných trámů. Vymezují mezeru mezi zdí budovy a fasádním obkladem. Současně slouží jako nosník fasádního roštu.

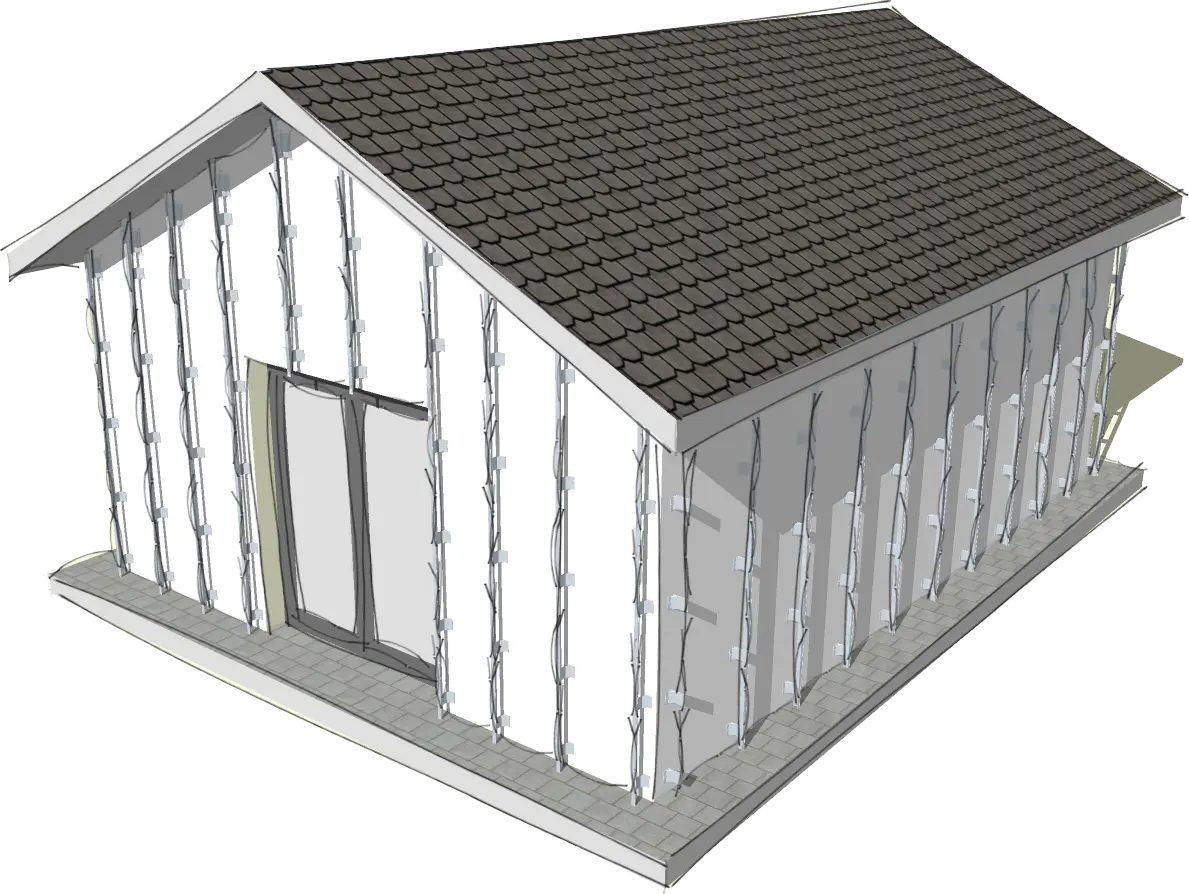

Svislé profily (L, T profily)

Upevňují se na fasádní kotvy a spolu s nimi tvoří jednosměrný základní rošt.

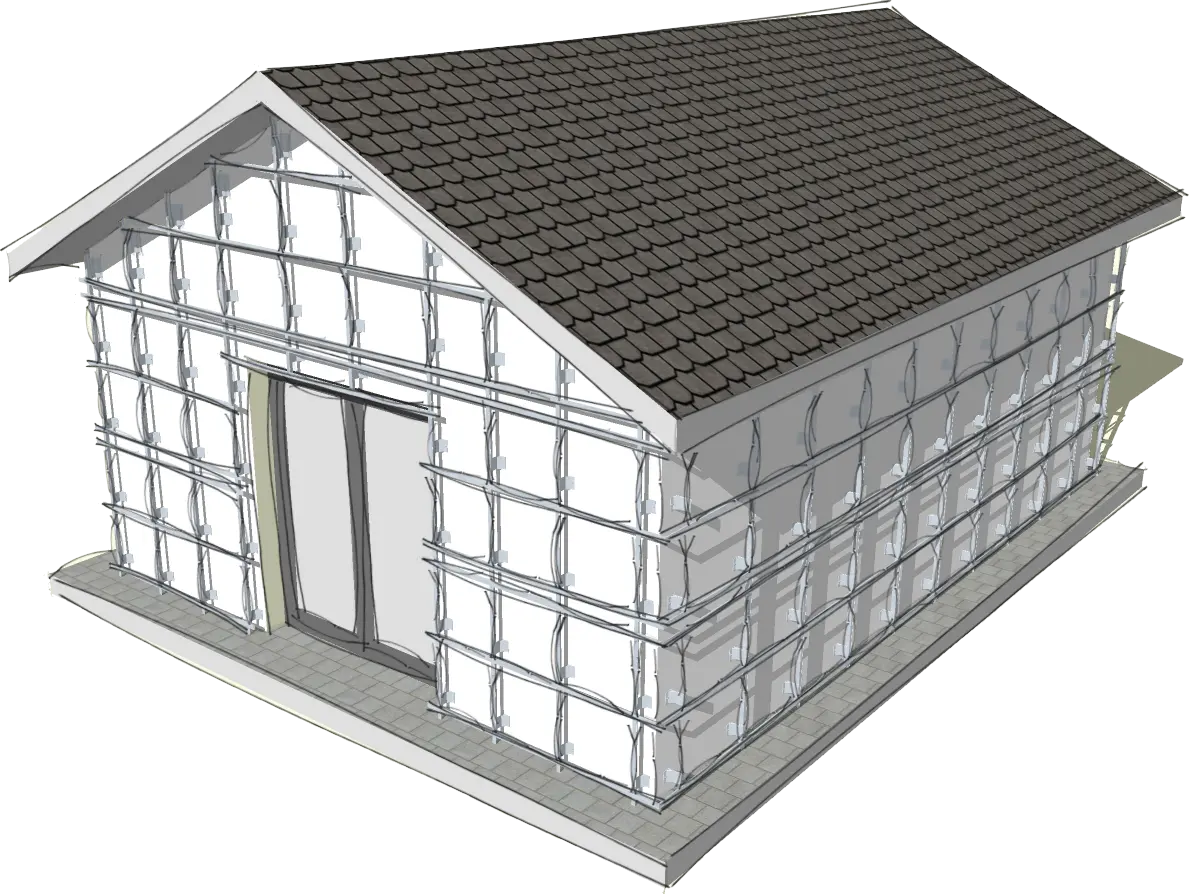

Vodorovné nosné profily (Z profily)

Slouží pro zavěšení fasádních obkladů pomocí "H" úchytů nebo svislých desek.

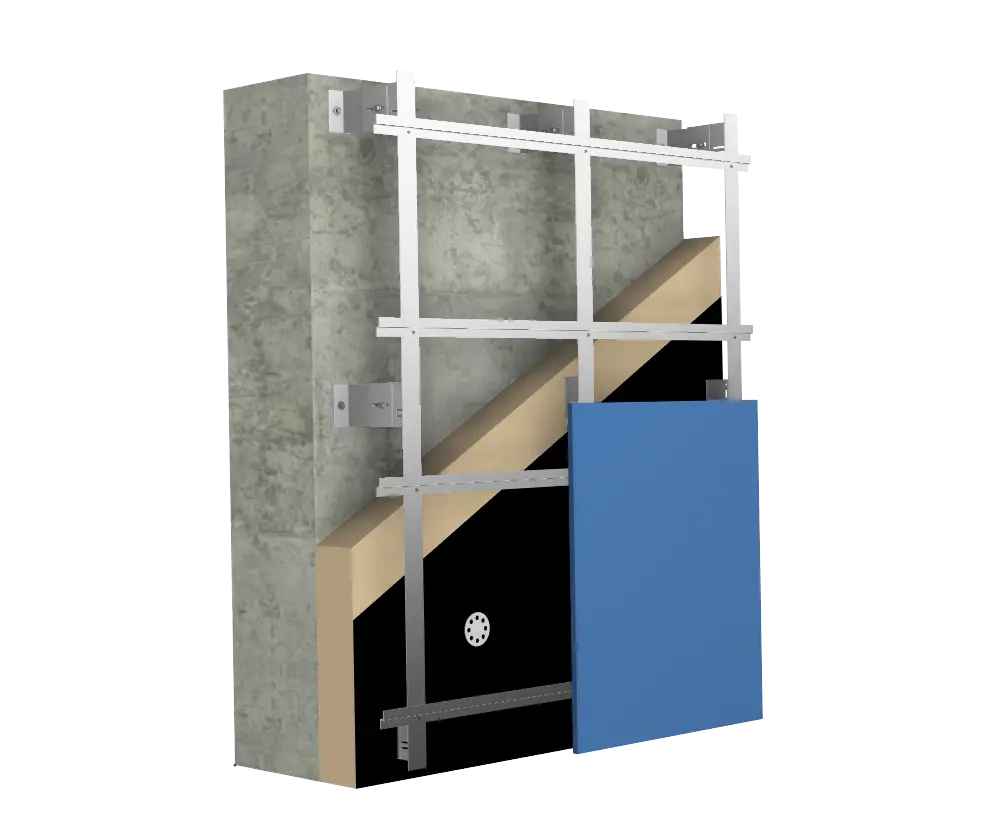

obvodové zdivo
izolační materiál
fasádní obklad
talířová hmoždinka

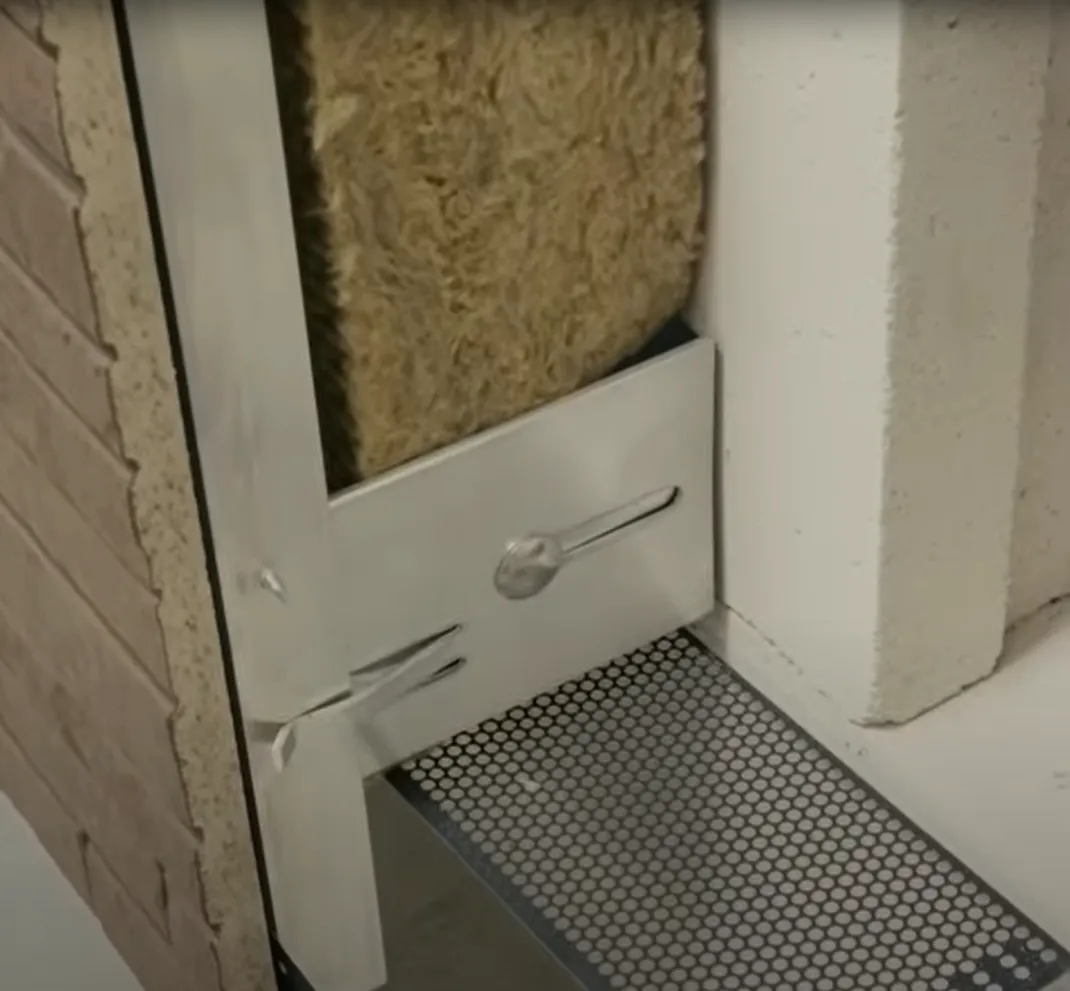

Jak funguje odvětrávaná fasáda

Odvětrávaná fasáda je dvouvrstvý systém opláštění budov, realizovaný suchou montáží, který vytváří vzduchovou mezeru mezi izolací a obkladem. Fasádní obklad je upevněn na lehké hliníkové konstrukci, přičemž se mezi ním a stěnou budovy vytváří funkční vzduchová mezera.

Pomocí komínového efektu dochází k cirkulaci vzduchu a odvádění vlhkosti, fasáda tak dýchá a zůstává suchá i po letech. Současně brání přehřívání a udržuje přirozené klima budovy po celý rok. Výsledkem je energeticky úsporná, esteticky čistá a trvanlivá fasáda.

Systém Hafix

Ucelený nosný konstrukční systém určený pro montáž odvětrávaných fasád byl vyvinut pro uchycení fasádních obkladů, desek nebo kazet z nejrůznějších materiálů.

Konstrukce Hafix je vyrobena z kvalitních hliníkových slitin v kombinaci s nerezovým spojovacím materiálem a je tvořena několika hlavními prvky.

Ty lze použít samostatně nebo jako ucelený systém v několika provedeních dle typu stavby a fasádního obkladu.

Použití systému Hafix

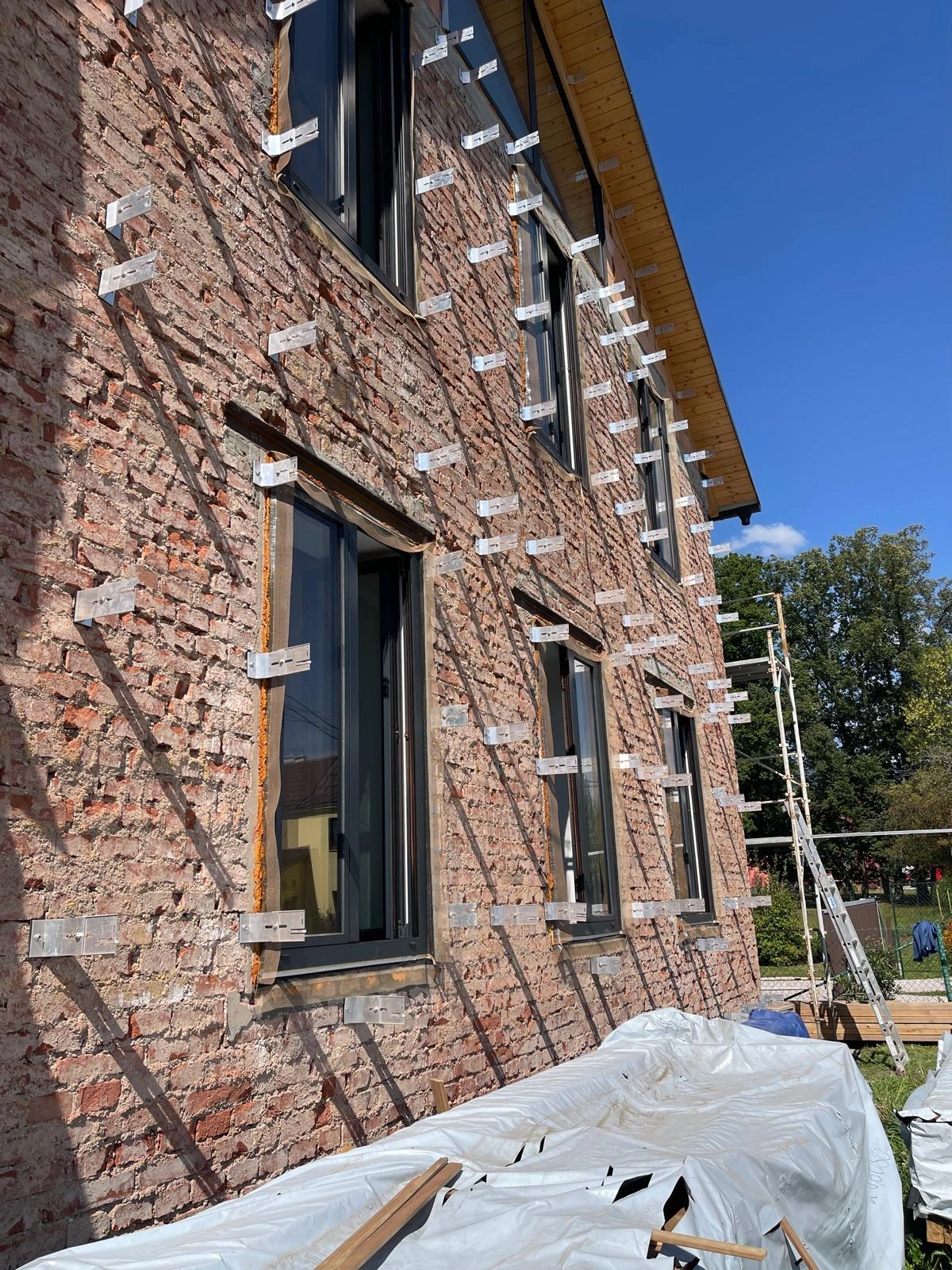

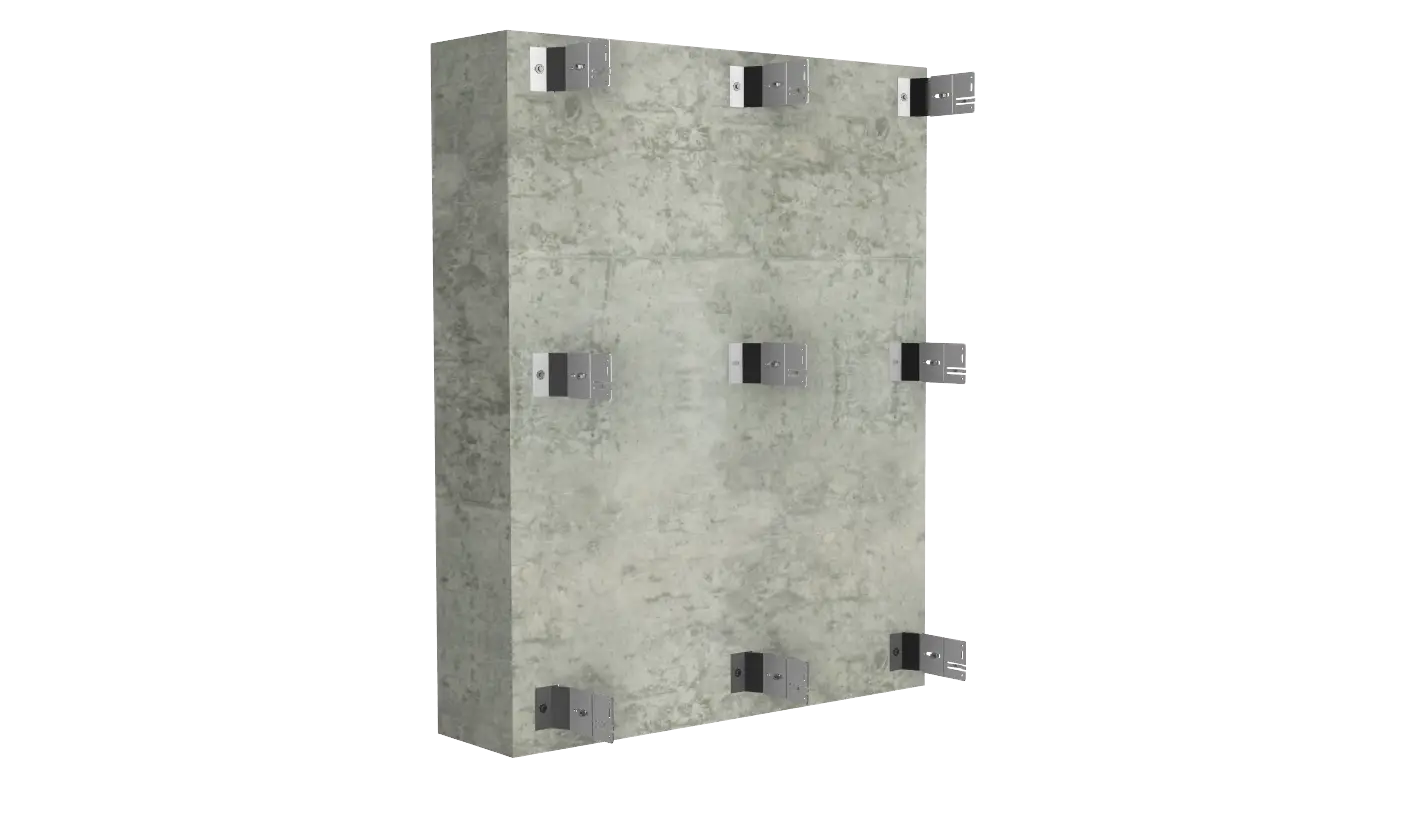

Fasádní kotvy

Základní konstrukce pro montáž hliníkového, dřevěného nebo plastového nosného rámu.

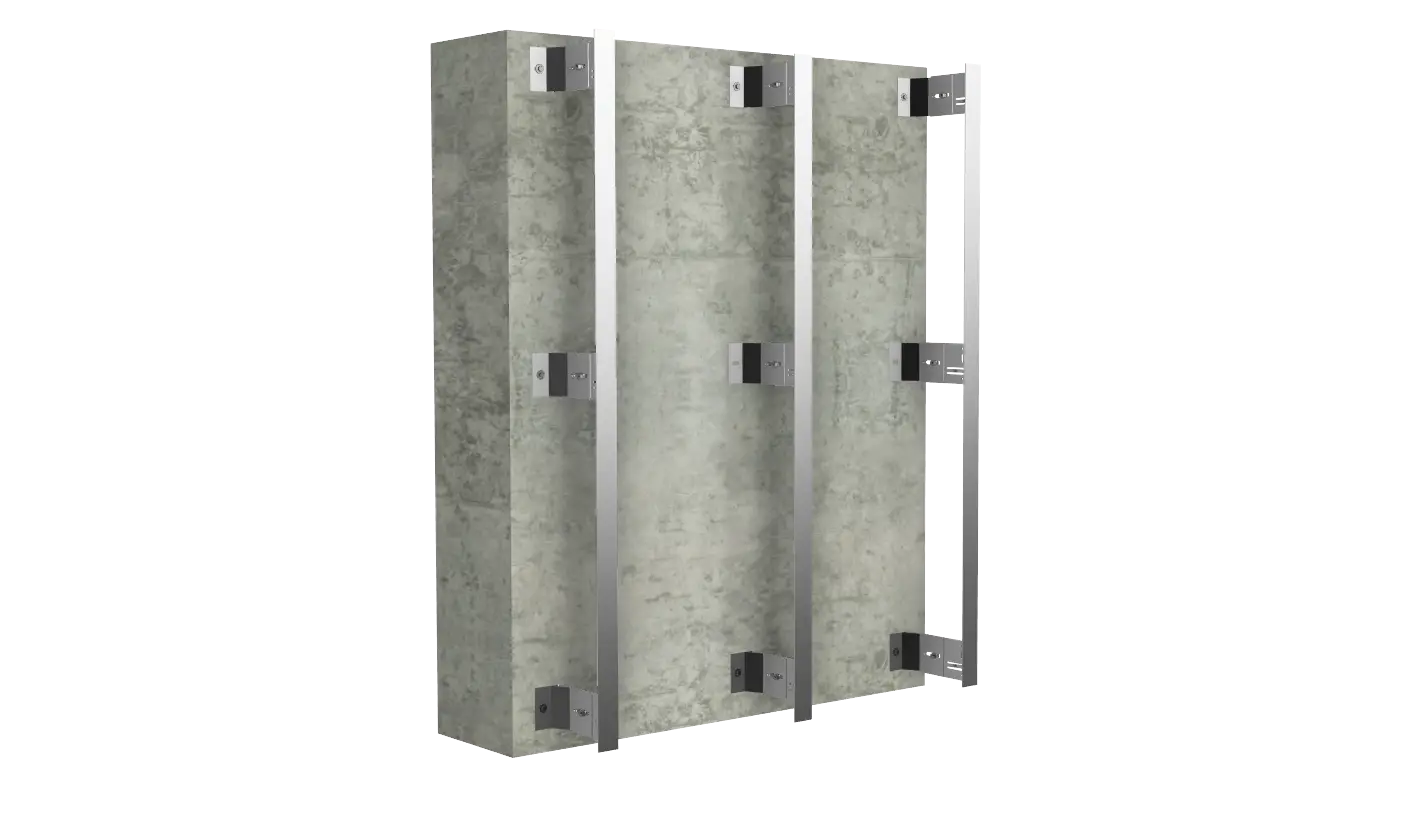

Jednosměrné konstrukce

Jednosměrné konstrukce jsou ideální pro většinu řešení jednoduchým jednosměrným kotvením přes svislé profily.

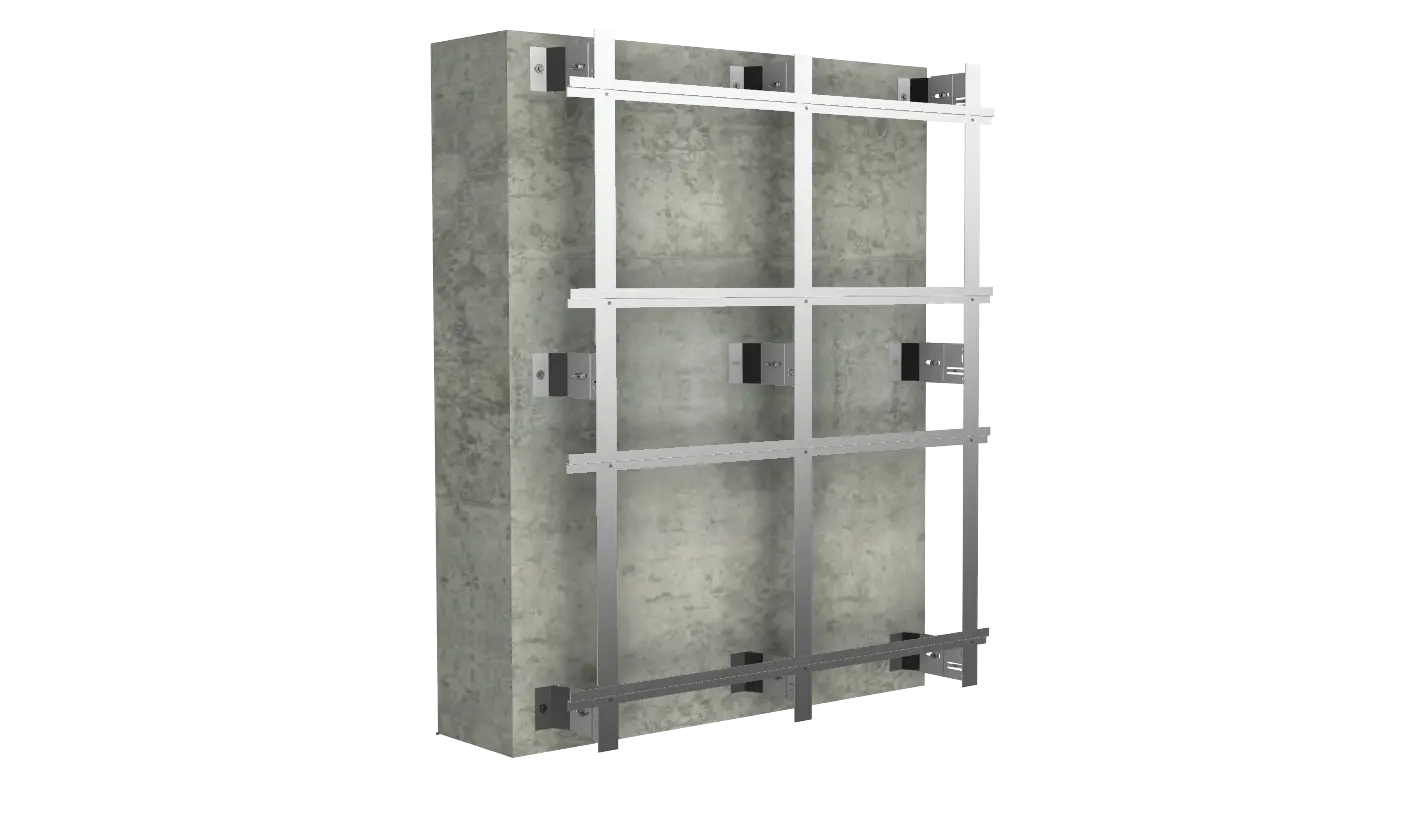

Dvousměrná konstrukce

Dvousměrná konstrukce je určena pro zavěšení obkladů pomocí H úchytů, instalaci svislých desek nebo pro plechové obložení budov.

Variabilita s fasádními deskami

Správná volba fasádních desek závisí na požadavcích na design, technické parametry, požární odolnost i rozpočet projektu. Kombinací vhodného materiálu a konstrukčního systému lze dosáhnout funkčního i esteticky nadčasového řešení.

Fasádní obklady rozdělujeme
Dle materiálu
  • Cemento vláknitě
  • Keramické
  • Terracotta
  • Kovové
  • Kompozitní
  • Dřevěné
  • HPL panely
  • Kompozitní dřevo
  • Přírodní kámen
  • Solární panely
Dle formátu
  • Velkoformátové desky
  • Podélné desky
  • Kazety
  • Lamely horizontální
  • Lamely vertikální
  • Dlouhé úzké prvky
  • Šablony
  • Fasádní žebra
  • Perforované panely
  • Prkna

Variabilní konstrukční řešení hliníkového systému umožňuje maximální flexibilitu při návrhu i realizaci projektů. Díky modulárnímu principu lze jednotlivé prvky snadno kombinovat, rozšiřovat nebo upravovat podle konkrétních požadavků.

Hliníkové profily vynikají nízkou hmotností, vysokou pevností a dlouhou životností, což zajišťuje nejen stabilitu celé konstrukce, ale i jednoduchou montáž a minimální nároky na údržbu. Systém je vhodný pro široké spektrum aplikací – od technických konstrukcí až po designová řešení v interiéru i exteriéru.
